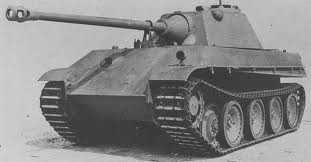

"Пантера" — немецкий танк периода Второй мировой войны. Эта боевая машина была разработана фирмой MAN в 1941—1942 годах как основной танк вермахта. По немецкой классификации «Пантера» считалась средним танком. В советской танковой классификации «Пантера» считалась тяжёлым танком, её именовали как Т-5 или Т-V. В ведомственной сквозной системе обозначений военной техники нацистской Германии «Пантера» имела индекс Sd.Kfz. 171. Начиная с 27 февраля 1944 года фюрер приказал использовать для обозначения танка только название «Пантера».
Боевым дебютом «Пантеры» стала битва на Курской дуге, впоследствии танки этого типа активно использовались вермахтом и войсками СС на всех европейских театрах военных действий. По мнению ряда экспертов, «Пантера» является лучшим немецким танком Второй мировой войны и одним из лучших в мире. В то же время танк имел ряд недостатков, был сложен и дорог в производстве и эксплуатации. На базе «Пантеры» выпускались самоходные а
... Читать дальше »
Работы по новому среднему танку, предназначенному для замены PzKpfw III и PzKpfw IV, начались в 1938 году. Проект такой боевой машины массой 20 тонн, над которым работали фирмы «Даймлер-Бенц», «Крупп» и MAN, получил индекс VK 20.01. Работа над новым танком шла достаточно медленно, поскольку надёжные и проверенные в боях средние танки вполне удовлетворяли немецких военных. Тем не менее, к осени 1941 года конструкция шасси была в целом проработана. Однако к этому времени ситуация изменилась.
После начала войны с Советским Союзом немецкие войска встретились с новыми советскими танками — Т-34 и КВ. Первоначально советская техника не вызвала большого интереса у немецких военных, но к осени 1941 года темпы немецкого наступления стали падать, а с фронта начали приходить сообщения о превосходстве новых советских танков — особенно Т-34 — над немецкими. Для изучения советских танков немецкими военными и техническими специалистами была создана специальная ко
... Читать дальше »
Корпус танка собирался из катаных поверхностно закалённых броневых плит средней и низкой твёрдости, соединённых «в шип» и сваренных двойным швом. Верхняя лобовая деталь (ВЛД) толщиной 80 мм имела рациональный угол наклона в 57° относительно нормали к горизонтальной плоскости. Нижняя лобовая деталь (НЛД) толщиной 60 мм устанавливалась под углом 53° к нормали. Полученные при обмере трофейной «Пантеры» на полигоне в Кубинке данные несколько отличались от вышеприведённых: ВЛД толщиной 85 мм имела наклон 55° к нормали, НЛД — 65 мм и 55° соответственно. Верхние бортовые листы корпуса толщиной 40 мм (на поздних модификациях — 50 мм) наклонены к нормали под углом 42°, нижние устанавливались вертикально и имели толщину 40 мм. Кормовой лист толщиной 40 мм наклонён к нормали под углом 30°. В крыше корпуса над отделением управления имелись люки-лазы для механика-водителя и стрелка-радиста. Крышки люков приподнимались вверх и сдвигались в сторону, как на соврем
... Читать дальше »
С пушкой был спарен 7,92-мм пулемёт MG-34, второй (курсовой) пулемёт размещался в лобовом листе корпуса в бугельной установке (в лобовом листе корпуса имелась вертикальная щель для пулемёта, закрываемая броневой заслонкой) на модификации D и в шаровой установке на модификациях A и G. Командирские башенки танков модификаций A и G были приспособлены для установки зенитного пулемёта MG-34 или MG-42. Общий боекомплект патронов для пулемётов составлял 4800 патронов у танков Ausf. G и 5100 для «Пантер» Ausf. A и D.
В качестве средства обороны от пехоты танки модификаций A и G оснащались «устройством ближнего боя» (Nahkampfgerat), мортиркой калибра 56 мм. Мортирка располагалась в правой задней части крыши башни, в боекомплект входили дымовые, осколочные и осколочно-зажигательные гранаты.
«Пантеры» модификации D оснащались бинокулярным телескопическим ломающимся прицелом TZF-12, на танки модификаций A и G ставился более простой монокулярный прицел TZF-12
... Читать дальше »
На первых 250 танках устанавливался 12-цилиндровый V-образный карбюраторный двигатель «Майбах» (Maybach) HL210P30 объёмом 21 л. С мая 1943 года его сменил «Майбах» HL230P30. На новом моторе были увеличены диаметры поршней, рабочий объём двигателя возрос до 23 л. По сравнению с моделью HL210P30, где блок цилиндров был алюминиевым, эта деталь у HL230P30 изготавливалась из чугуна, из-за чего масса двигателя возросла на 350 кг. HL230P30 развивал мощность 700 л. с. при 3000 об/мин. Максимальная скорость танка с новым двигателем не увеличилась, но запас тяги вырос, что позволило более уверенно преодолевать бездорожье.
Трансмиссия состояла из главного фрикциона, карданной передачи, коробки переключения передач (КПП) АК 7-200, механизма поворота, бортовых передач и дисковых тормозов. Коробка передач — трёхвальная, с продольным расположением валов, семиступенчатая, пятиходовая, с постоянным зацеплением шестерён и простыми (безынерционными) конусными синхро
... Читать дальше »
